Ett kretsschema är ett diagram som visar hur en elektrisk krets är uppbyggd. Det återger komponenter och ledningar med standardiserade symboler så att man enkelt kan se hur kretsen ska kopplas och fungera, utan att visa exakt fysisk placering på en kretsplatta eller i en apparatlåda.

Vad visar ett kretsschema?

  • Komponenter (t.ex. motstånd, kondensatorer, dioder, transistorer, strömkällor).
  • Elektriska förbindelser mellan komponenter — vilka punkter som är sammanbundna.
  • Polariteter och anslutningar (t.ex. +/−, jord).
  • Referenser och värden (t.ex. R1 = 10 kΩ, C1 = 100 nF) samt komponentbeteckningar som gör det lättare att dokumentera och beställa delar.

Vanliga symboler och notation

  • Motstånd (R) – symbol för resistor; värde i ohm.
  • Kondensator (C) – polariserade och icke‑polariserade varianter.
  • Diod/LED (D eller LED) – visar riktning för strömflöde.
  • Spänningskälla (V eller batterisymbol) och jord (GND).
  • Kontakter och brytare (S) – visar öppet eller slutet läge.
  • Kopplingspunkter: en fylld prick där ledningar korsar visar elektrisk förbindelse; om ledningar korsar utan prick betyder det vanligtvis att de inte är kopplade.

Hur man läser ett kretsschema

  • Leta upp spänningskällan och följ sedan strömvägen genom komponenterna.
  • Identifiera komponentbeteckningar (R1, C2, U1) och jämför med komponentlista (BOM) om sådan finns.
  • Observera polaritet för dioder, kondensatorer och strömkällor—fel polaritet kan skada komponenter.
  • För komplexa kretsar är det ofta bra att dela upp schemat i block (t.ex. matning, förstärkare, styrning) för att förstå funktion.

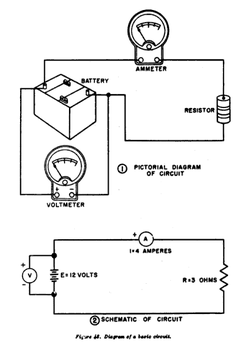

Skillnad mellan kretsschema och verklig koppling

  • Kretsschema visar logisk koppling och funktion — symboler och ledningar förklarar hur signaler och ström ska gå.
  • Fysiskt kopplingsschema (t.ex. kopplingsschema för montage eller layout) visar hur komponenterna är placerade i verkligheten på kretskort eller i apparat.
  • Ett kretsschema behöver inte visa kabellängder, fysiska dimensioner eller monteringshål.

Användningsområden

  • Design och dokumentation av elektronik- och elinstallationer.
  • Felsökning och service — tekniker använder scheman för att lokalisera fel.
  • Utbildning — lära elektriska principer och logik i kretsar.
  • Produktion — underlag för tillverkning och test av kretskort.

Program och standarder

  • Vanliga ritverktyg: KiCad, Eagle, Altium, Fritzing — de genererar både scheman och kopplingsdata för PCB‑layout.
  • Standarder för symboler och beteckningar finns (t.ex. IEC och ANSI) för att säkerställa konsekvent och läsbar dokumentation.

Praktiska tips

  • Använd tydliga referenser (R1, C1, U1) och en komponentlista (BOM) för att underlätta inköp och felsökning.
  • Märk spänningsnivåer och jordningar tydligt för säkerhet.
  • Rita signalflödet från vänster till höger eller uppifrån och ner för bättre överblick.
  • Vid delning eller tryckning av scheman: inkludera versionsnummer och datum så att ändringar kan spåras.
  • Kom ihåg att ett kretsschema visar funktion — kontrollera alltid fysisk layout och säkringar innan du kopplar upp spänning.

Exempel (förenklat): V1 → S1 → R1 → LED1 → GND. Här representerar V1 en spänningskälla, S1 en brytare, R1 ett motstånd och LED1 en lysdiod. Ett riktigt kretsschema använder grafiska symboler för varje komponent och anger värden samt förbindelser korrekt.
