Holografi – 3D-bilder med laser: principer, teknik och tillämpningar
Upptäck holografi: hur laser skapar verklighetstrogna 3D-bilder, teknik, principer och praktiska tillämpningar inom konst, vetenskap och industri.
Holografi är ett sätt att skapa tredimensionella (3D) bilder med hjälp av en laser. Det gör det möjligt för holografen att göra en mer exakt bild än med fotografering. Holografen verkar röra sig och förändras något för att se ut som om den vore tredimensionell. Holografi använder sig av ljusets vågaspekt.
Principen bakom holografi
Till skillnad från vanlig fotografi, som bara registrerar ljusets intensitet, sparar holografi också information om ljusets fas. Detta görs genom att utnyttja interferens mellan två koherenta ljusstrålar: en objektstråle som reflekteras från motivet och en referensstråle från samma laser. När dessa två strålar möts på en ljuskänslig skiva bildas ett komplext mönster av ljus- och mörkregioner — ett interferensmönster — som är själva hologrammet.
Inspelning och återgivning
Inspelningen kräver en koherent ljuskälla (vanligtvis en laser), vibrationsfri miljö och en lämplig inspelningsmedium (fotografisk emulsion, optisk film eller moderna digitala sensorer). För att återge bilden belyses hologrammet med en liknande referensstråle eller med vitt ljus, beroende på typ. Tittaren uppfattar då en bild som innehåller riktning och djup — inte bara yta — eftersom ljuset rekonstruerar den ursprungliga vågfronten.
Typer av hologram
- Transmissionshologram (off-axis/Leith–Upatnieks): kräver att rekonstruerande ljus passerar igenom hologrammet. Ger hög detaljskärpa men kräver oftast laserljus för visning.
- Reflektionshologram (inklusive Denisyuk-hologram): reflekterar rekonstruerat ljus mot betraktaren, kan ofta ses i vitt ljus och används i t.ex. konstholografi.
- Rainbow-hologram: kompromiss för vitt-ljussynlighet och minskat vertikalt synfält — vanlig på säkerhetsetiketter.
- Digitalt / datorgenererat hologram: hologramet beräknas och skrivs ut eller visas med en spatial ljusmodulator (SLM), vilket möjliggör dynamiska 3D-bilder och syntetiska motiv.
Tekniker och moderna metoder
- Holografisk mikroskopi: gör det möjligt att mäta fasförändringar i transparenta prover, användbart inom biologi och materialvetenskap.
- Digital holografi: fångar interferensmönstret med en kamera och rekonstruerar bilden numeriskt, vilket ger mätbara data och möjlighet till bildbehandling.
- Spatial Light Modulators (SLM): används för att visa datorgenererade hologram i realtid — viktigt för holografiska skärmar och augmented reality.
Tillämpningar
- Säkerhet: hologram på kreditkort, pass och sedlar försvårar förfalskning.
- Konst och visuell kommunikation: konstnärer skapar estetiska hologram som visar skiftande perspektiv.
- Industriell mätning och metrologi: 3D-ytmätning, deformationstester och icke-förstörande provning.
- Biomedicin: holografisk mikroskopi för cellanalys och tidsupplöst observation av levande prover.
- Lagring av data: holografisk datalagring (forskning) kan potentiellt erbjuda mycket hög densitet.
- Holografiska displayer och AR: framtida bildskärmar som visar verklig djupinformation utan specialglasögon.
Historia och viktiga namn
Holografins teori föddes med Dennis Gabor på 1940-talet, som utvecklade idén om att registrera och återge vågfronten. Praktisk utveckling tog fart först när koherenta lasrar blev tillgängliga under 1960-talet.
Fördelar och begränsningar
Fördelar: hologram återger verklig djupinformation och perspektiv, kan ge mycket hög detaljåtergivning och används både konstnärligt och tekniskt. Begränsningar: kravet på koherent ljus vid inspelning, känslighet för vibrationer under exponering, speckelstörningar som kan påverka bildkvaliteten och tekniska utmaningar för bredbandsfärgade, dynamiska eller stora-displayers hologram.
Färgholografi och praktiska tips
Färgholografi kräver flera koherenta ljuskällor med olika våglängder eller specialemulsioner som reagerar på vitt ljus. Vid egen experimentering är stabilitet i uppställningen (vibrationdämpning), bra isolerade bord och noggrann justering av referens- och objektstrålar avgörande för lyckade hologram.
Sammanfattningsvis är holografi en kraftfull metod för att bevara och visa ljusets fulla vågfront — både amplitud och fas — vilket ger verkligt tredimensionella bilder med många industriella, vetenskapliga och konstnärliga användningsområden.
Två fotografier av ett enda hologram tagna från olika synvinklar.
Hur ett hologram tillverkas
Hologram framställs genom att ljuset blinkar på en platta eller en skärm, nästan på samma sätt som foton framställs. För att göra ett hologram i stället för ett fotografi måste en del av ljuset, en så kallad referensstråle, gå direkt till skärmen. Ljuset måste vara en laser eftersom lasrar är mer exakta och har en våglängd som inte förändras på samma sätt som våglängden hos ljus från andra källor, t.ex. ljus från glödlampor. För att förhindra att annat ljus förstör hologrammet tas hologrammen vanligtvis i mörker. Eftersom minsta lilla vibration kan hindra hologrammet från att bildas korrekt kan de bord på vilka holografen placerar utrustningen vara försedda med stötdämpare eller uppblåsta kamrar för att stoppa vibrationer från golvet.
Hologram vs. fotografier
Hologram kan jämföras med foton. Holografi registrerar både ljusets intensitet, precis som fotografering, men också skillnaden i ljusets fas. Holografi registrerar all information från det ljus som objektet reflekterar.
- Ett hologram registrerar (skriver ner) ljuset som kommer från många olika ställen, så att en person som tittar på det kan se det från många olika vinklar.
- Ett foto kan skapas med vanligt ljus, som ljus från solen eller en glödlampa, men hologram kan endast skapas med laser.
- Ett hologram behöver en andra laser (referensstrålen) som går in på plattan eller skärmen där hologrammet skapas.
- När ett foto skärs på mitten visas hälften av fotot i varje del. När ett hologram skärs på mitten visas hela hologrammet i varje del. Detta beror på att varje del av ett foto endast visar den delen av fotot, medan varje punkt på ett hologram visar ljus från hela området.
- Holografier ser på nära håll ut som en slumpmässig massa bulor.
Närbild av ett holograms yta. Detta är ett hologram av en leksaksbil.
Funktionalitet
Holografi använder en referensvåg (som går in på plattan) och en exponeringsvåg (objektvåg, som kommer från objektet). Referensvågen kan spara fasinformationen som mönster av ljus och mörker på en film. Objektvågen och referensvågen måste ha samma våglängd för att fasinformationen ska kunna sparas och de kommer vanligtvis från samma laser.
Historia
Den mest kända personen i holografins historia är läkaren Dennis Gábor, som uppfann hologrammet. År 1947 försökte han förbättra mikroskop och kom på hur man kunde visa tredimensionella objekt.
Viktiga datum
- 1920: Mieczysław Wolfke föreslår principen om rekonstruktion av vågfält genom diffraktion på diffraktionsmönster.
- 1947: Dennis Gábor utvecklade holografins princip.
- 1960: Theodor Maiman uppfann lasern (Light Amplification by Stimulated Emission of Radiation).
- 1963: Emmeth Leith och Juris Upatnieks förbättrade inspelningstekniken.
- 1964: Produktion av det första hologrammet av Leith och Upatnieks ("Train and Bird").
- 1965: Juri Nikolajewitsch Denisjuk uppfann vitljus-holografi.
- 1967: Det första hologrammet av en person
- 1968: Stephen A. Benton uppfann holografi med regnbågstransmission.
- 1971: Nobelpriset i fysik tilldelas Dennis Gábor för uppfinningen av holografi.
Fysiska uppgifter
Inspelning
Hologram behöver laserstrålar. En spridningslins gör strålen större och sedan går den genom en speciell spegel. Endast en del av laserstrålen kan passera genom spegeln. Denna stråle blir sedan referensvågen, och den registreras på filmen. Den andra delen av laserstrålen reflekteras av spegeln. Denna bit blir exponeringsvågen vid objektet. Objektet reflekterar denna våg på filmen.

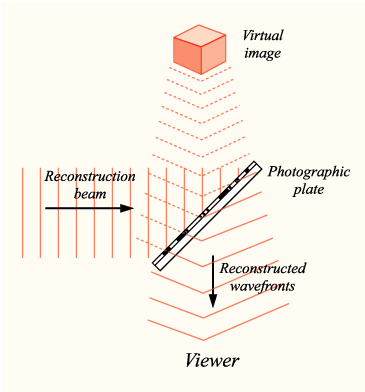

Rekonstruktion
Att göra ett hologram är mycket likt att göra ett fotografi, och det behövs kemikalier. För att titta på ett hologram måste filmen belysas med referensvågen. Dessa vågor reflekteras på filmen (hologrammet) och skapar en virtuell bild av det inspelade objektet, även om bilden bara kan ses från en viss vinkel.
Applikationer
Mätning
Industrin använder hologram för att mäta saker. Inom bilindustrin mäts bilar med holografi så att ingenjörerna kan se utbuktningar och vibrationsegenskaper. Fasförskjutningsholografi är en typ av holografi som används för att tillverka bilar.
Det första steget i tillverkningen av ett hologram är att undersöka objektets tillstånd på marknivå och sedan överbelasta objektet med värme eller mekaniskt tryck. Genom att täcka det ursprungliga hologrammet och det modifierade hologrammet kan man åstadkomma interferensfransar. Genom att mäta interferensfransarna får ingenjörer reda på hur stor deformationen eller annat problem är. Ingenjörer kan mäta små terminalutvidgningar eller vibrationer i mekaniska system. Detta kräver två referensvågor.
Lagring av data
Det finns holografiska lagringsmaskiner för analoga bilder och digitala data. Digital information kommer att vara kopplad till ett tvådimensionellt bitmönster.
Frågor och svar
F: Vad är holografi?
S: Holografi är en teknik som används för att skapa 3D-bilder med hjälp av laser.
F: Hur skiljer sig holografi från fotografi?
S: Holografi ger en mer exakt 3D-bild än fotografi.
F: Vad är det som gör att en hologram ser tredimensionell ut?
S: Holografen verkar tredimensionell eftersom den verkar röra sig och förändras något.
F: Hur fungerar holografi?
S: Holografi använder ljusets vågaspekt för sin funktion.
F: Hur tillverkas en hologram?
S: En hologram tillverkas genom att man med hjälp av en laser registrerar interaktionen mellan två ljusstrålar.
F: Kan man titta på en hologram utan specialutrustning?
S: Nej, det krävs särskild utrustning, t.ex. en holografisk tittare eller en laserpekare, för att titta på en hologram.
F: Vilka är fördelarna med att använda holografi jämfört med andra bildtekniker?
S: Holografi ger en mer exakt 3D-bild och gör det möjligt att manipulera bilden.
